ug10.0 pdw级进模向导 免费版

nx10.0级进模向导是在ug10.0软件中使用的五金模具设计辅助插件工具。这个小程序需要同时启动ug10.0软件同时使用！可以用来设计导套、外导柱等五金模具图形。欢迎在绿色资源网下载使用！

软件介绍

NX10.0_Pdiewizard10.0级进模具向导是五金模具设计师常要用到的外挂插件，其包括了五金模具设计师常用到模具标准件，如内导柱、导套3、外导柱、导套、内六角螺丝、固定销、弹簧、等高套筒、顶料销、止符螺丝、两用销、导正销、圆冲子、优力胶、检测销等；级进模（也叫连续模，据说连续模在标准术语已经取消）由多个工位组成，各工位按顺序关联完成不同的加工，在冲床的一次行程中完成一系列的不同的冲压加工。一次行程完成以后，由冲床送料机按照一个固定的步距将材料向前移动，这样在一副模具上就可以完成多个工序，一般有冲孔，落料，折弯，切边，拉伸等等。

NX9.0_Pdiewizard10.0安装教程：

1、在下载完需要的级进模具向导软件包后，对其进行解压；

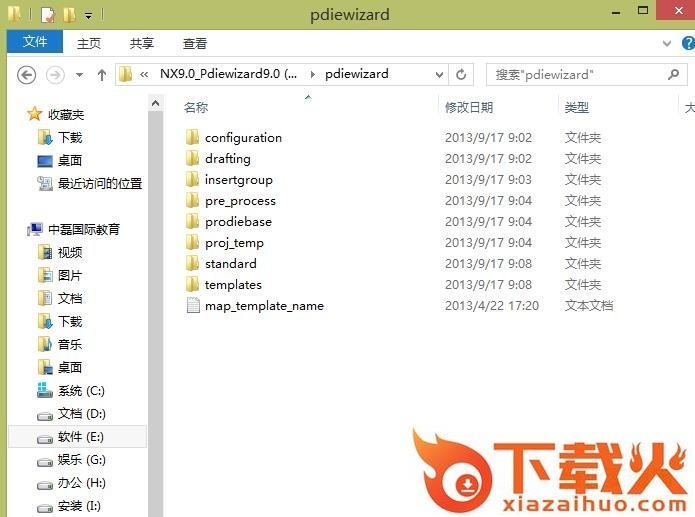

2、打开你的NX10.0安装所在包，找到下图的文件夹，并打开；

3、然后打开你的NX10.0_Pdiewizard10.0软件包，把PDIEWIZARD里面有好几个文件夹进行复制；将这些文件夹拷备到你UG9.0文件夹下载E:\Siemens\NX 10.0\STAMPING_TOOLS下进行替换就ok了。

4、在执行替换完成以后，启动10.0软件，新建一个建模模型；

5、在起始位置找到级进模具向导

6、单击级进模具工具栏标准件按钮，就可以调出你需要使用的标准了。

级进模特点：

1.易于自动化；

2.可以采用高速冲床生产；

3.级进模操作安全；

4.尺寸要求极高的零件，不宜使用级进模生产；

5.可以减少冲床，场地面积，减少半成品的运输和仓库占用；

6.级进模是多任务序冲模，在一副模具内，可以包括冲裁，弯曲成型和拉伸等多种多道工序，具有很高的生产率。

级进模对零件的基本要求：

1.零件较小；

2.批量大；

3.料厚较薄（0.08--2.5mm）；

4.材质较软；

5.形状较复杂；

6.贵重金属不宜（利用率较低）；

7.精度过高不宜（IT10级以下）。

温馨提示：

在安装完级进模具向导后，部分标准件也并不是完全能用，出现不能使用的提示时，属于正常现象
